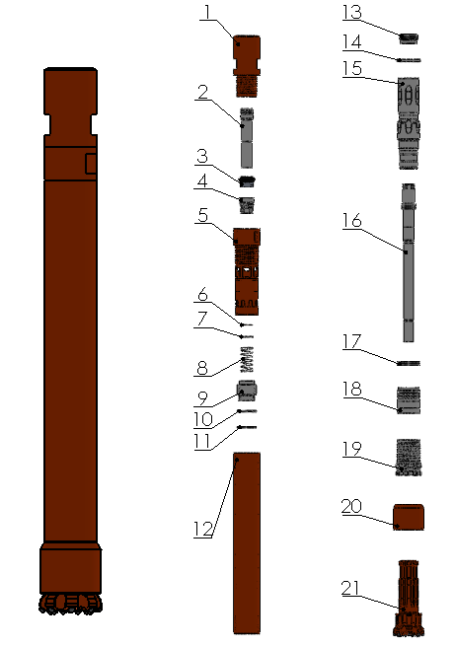

| 1 | 接头 | 12 | 外缸 |
| 2 | 联接管 | 13 | 限位卡套 |
| 3 | 逆止阀 | 14 | 卡环 |
| 4 | 过滤筛 | 15 | 活塞 |
| 5 | 内缸 | 16 | 采集管 |
| 6 | 卡簧 | 17 | 半圆卡 |
| 7 | Y型密封圈 | 18 | 衬套 |
| 8 | 弹簧 | 19 | 卡钎套 |
| 9 | 配气座 | 20 | 耐磨套 |
| 10 | 橡胶圈 | 21 | R54潜孔钻头 |
| 11 | 垫片 |
|
零件号 Model |
连接螺纹 Connection&nbs����� �������Ƴ����������� �������Ƴ������������ �������Ƴ������������ �������Ƴ�������p;thread |
尺寸 Size |
长度 Length |
外径 Outer diamete����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������r(øD) |
Hole range |
运行压力 Working pressure����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������ |
| Inch | Mm | |||||
| HD35 | API ����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������;2 3/8‘’Reg | 3‘’ | 930 | 82 | 90-110 | 1.0-1.5Mpa |
| HQL4 | API 2����� �������Ƴ������������ �������Ƴ����������� �������Ƴ����������� �������Ƴ������� 3/8‘’Reg | 4‘’ | 1097 | 99 | 110-135 | 10.-2.5 ����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������Mpa |
| API31/2����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������‘’Reg | 5‘’ | 1156 | 125 | 135-155 | 1.0-2.5 Mpa | |
| API3 3/8‘’Reg����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ������� | 6‘’ | 1212 | 148 | 155-190 | 1.0-2.5 Mpa | |
| API41/2‘’Reg | 8‘’ | 1467 | 185 | 195-254 | 1.0-2.5 Mpa | |
| API51/2‘’����� �������Ƴ������������ �������Ƴ������������ �������Ƴ������������ �������Ƴ�������Reg | 10‘’ | 1502 | 225 | 254-311 | 1.0-2.5 Mpa | |
| API65/8‘’Re����� �������Ƴ������������ �������Ƴ����������� �������Ƴ������������ �������Ƴ�������g | 12‘’ | 1880 | 275 | 305-445 | 1.0-2.5 Mpa |
